Как поставщик распределительных силовых трансформаторов, я лично стал свидетелем сложностей и проблем, связанных с параллельной работой этих важнейших электрических устройств. Параллельная работа распределительных силовых трансформаторов является распространенной практикой в электроэнергетике, направленной на увеличение мощности системы электроснабжения, повышение надежности и гибкости. Однако здесь не обошлось без проблем. В этом блоге я расскажу о потенциальных проблемах, которые могут возникнуть при параллельной работе распределительных силовых трансформаторов.
1. Неравные коэффициенты напряжения.
Одной из основных проблем при параллельной работе является разница в коэффициентах трансформации между трансформаторами. Коэффициент напряжения трансформатора определяется как отношение первичного напряжения к вторичному напряжению. Когда трансформаторы с разными коэффициентами трансформации соединены параллельно, между ними будет течь циркулирующий ток, даже если на вторичной стороне нет нагрузки.
Этот циркулирующий ток вызван разницей напряжений между вторичными обмотками трансформаторов. Согласно закону Ома, разница напряжений будет пропускать ток через сопротивление трансформаторов. Циркуляционный ток не только увеличивает потери в меди в трансформаторах, но и снижает эффективность энергосистемы. Более того, это может вызвать перегрев трансформаторов, что может привести к повреждению изоляции и, в конечном итоге, к выходу трансформатора из строя.
Чтобы смягчить эту проблему, важно обеспечить как можно более близкие коэффициенты трансформации подключенных параллельно трансформаторов. Перед установкой необходимо тщательно измерить и сравнить коэффициенты трансформации трансформаторов. Если существует значительная разница, для регулировки коэффициентов напряжения можно использовать соответствующие переключатели ответвлений.
2. Различные процентные импедансы
Еще одним критическим фактором при параллельной работе является процентное сопротивление трансформаторов. Процентное сопротивление трансформатора определяется как падение напряжения на полном сопротивлении трансформатора при токе полной нагрузки, выраженное в процентах от номинального напряжения.
Когда трансформаторы с разными процентными сопротивлениями соединены параллельно, они не будут распределять нагрузку пропорционально своим номиналам. Трансформаторы с более низким процентным сопротивлением будут нести большую долю нагрузки, а трансформаторы с более высоким процентным сопротивлением будут нести меньшую долю. Такое неравномерное распределение нагрузки может привести к перегрузке трансформаторов с более низким процентным сопротивлением, в то время как другие могут использоваться недостаточно.
Перегрузка трансформатора может вызвать чрезмерный нагрев, что сокращает срок службы изоляции и увеличивает риск выхода из строя. С другой стороны, недостаточное использование трансформаторов является пустой тратой ресурсов и снижает общую эффективность энергосистемы.
Чтобы обеспечить правильное распределение нагрузки, процентные сопротивления параллельно подключенных трансформаторов должны находиться в пределах определенного диапазона допуска. Как правило, разница в процентном сопротивлении между трансформаторами не должна превышать ± 10%. При необходимости для регулировки импеданса трансформаторов можно использовать устройства согласования импеданса.
3. Несовместимые группы соединений.
Группа соединений трансформатора обозначает способ соединения первичной и вторичной обмоток (например, Y – Y, Y – Δ, Δ – Y, Δ – Δ). При параллельном соединении трансформаторов с несовместимыми группами соединений возникает большая разность фаз между вторичными напряжениями трансформаторов.
Эта разность фаз приведет к протеканию большого циркулирующего тока между трансформаторами. Величина этого контурного тока может в несколько раз превышать номинальный ток трансформаторов, что может привести к серьезному повреждению трансформаторов за короткий период.
Прежде чем подключать трансформаторы параллельно, важно убедиться, что они имеют одну и ту же группу соединений. Группу подключения трансформатора можно определить с помощью соответствующего испытательного оборудования. Если необходимо использовать трансформаторы с различными группами соединений, для коррекции разности фаз можно использовать подходящие фазосдвигающие трансформаторы.
4. Несоответствие последовательности фаз.
Последовательность фаз – это порядок, в котором трехфазные напряжения достигают максимальных значений. В трехфазной энергосистеме правильная последовательность фаз имеет важное значение для правильной работы электрооборудования. При параллельном соединении трансформаторов последовательность фаз их первичного и вторичного напряжений должна быть одинаковой.
Несовпадение последовательности фаз приведет к протеканию большого циркулирующего тока между трансформаторами. Этот циркулирующий ток может вызвать перегрев, механическое воздействие на обмотки и повреждение изоляции. Во избежание несоответствия последовательности фаз перед подключением следует тщательно проверить последовательность фаз источника питания и трансформаторов. Индикаторы последовательности фаз можно использовать для проверки последовательности фаз.
5. Вопросы координации защиты
В трансформаторной системе с параллельным управлением координация защиты является сложной, но важной проблемой. Каждый трансформатор в параллельном соединении имеет свои собственные защитные устройства, такие как реле максимального тока, реле максимального напряжения и дифференциальные реле.
При возникновении неисправности в системе устройства защиты трансформаторов должны срабатывать скоординировано, чтобы изолировать неисправный трансформатор, сохраняя при этом исправные трансформаторы в работе. Однако из-за протекающих токов и неравномерного распределения нагрузки в параллельно работающих трансформаторах на работу защитных устройств может повлиять.
Например, контурный ток может привести к преждевременному срабатыванию реле максимального тока, что приведет к ненужному отключению трансформаторов. С другой стороны, в случае неисправности одного трансформатора устройства защиты других трансформаторов могут сработать неправильно, что может привести к распространению неисправности и воздействию на всю энергосистему.
Чтобы обеспечить правильную координацию защиты, следует провести детальный анализ токов повреждения системы и работы защитных устройств. Усовершенствованные схемы защиты, такие как дифференциальная защита, могут использоваться для повышения селективности и надежности системы защиты.
6. Влияние на стабильность системы
Параллельная работа распределительных силовых трансформаторов также может повлиять на стабильность энергосистемы. Циркулирующие токи и неравномерное распределение нагрузки могут вызвать колебания напряжения и колебаний мощности в системе.
Колебания напряжения могут повлиять на работу электрооборудования, подключенного к энергосистеме. Например, чувствительное электронное оборудование может работать со сбоями или быть повреждено из-за изменений напряжения. Колебания мощности могут привести к нестабильности в энергосистеме, что может привести к отключениям электроэнергии в системе.
Для поддержания стабильности системы необходимо установить соответствующие системы контроля и мониторинга. Эти системы могут обнаруживать колебания напряжения и мощности в режиме реального времени и принимать соответствующие меры, такие как регулировка переключателей ответвлений трансформаторов или сброс нагрузки.
Наши решения
Наша компания предлагает широкий ассортимент высококачественных распределительных силовых трансформаторов, пригодных для параллельной работы. Наш30 – 2500 кВА/10 кВ, класс I, энергоэффективность, масляный трансформатор, погружной трансформаторразработан с высокой точностью, чтобы обеспечить точные соотношения напряжений и низкие процентные сопротивления. Он также отличается превосходными изоляционными материалами и передовыми производственными процессами, гарантирующими надежную работу.

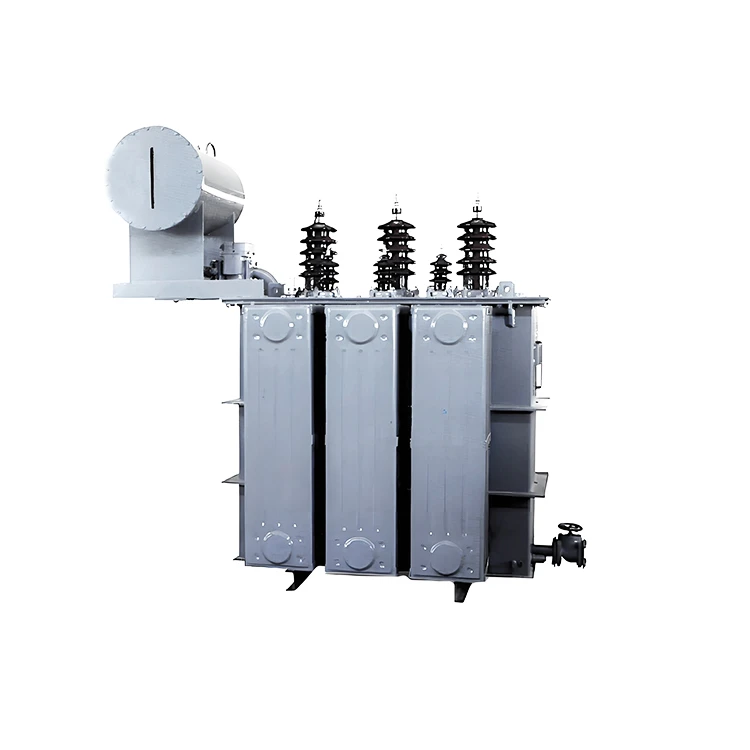

Наш50 - 2500 кВА/35 кВ масляный трансформатор с двойной обмоткой— еще один отличный вариант для параллельной работы. Он имеет хорошо продуманную группу соединений и согласование импеданса, что позволяет эффективно снизить циркулирующие токи и обеспечить правильное распределение нагрузки.
Для более высоких требований к мощности нашМасляный силовой трансформатор 3150–20000 кВА/35 кВэто надежный выбор. Он оснащен современными системами защиты и устройствами мониторинга для обеспечения безопасной и стабильной работы в параллельно подключенных системах.
Если вы рассматриваете возможность параллельной работы распределительных силовых трансформаторов в вашей энергосистеме, мы здесь, чтобы предоставить вам профессиональные консультации и высококачественную продукцию. Наша команда специалистов поможет вам выбрать наиболее подходящие трансформаторы, провести необходимые испытания и настройки, а также обеспечить правильный монтаж и ввод в эксплуатацию. Свяжитесь с нами сегодня, чтобы начать обсуждение закупок и вывести вашу энергосистему на новый уровень.
Ссылки
- Электроэнергетические системы Эй Джей Вуда и Б. Ф. Волленберга
- Анализ и проектирование энергосистем Дж. Дункан Гловер, Мулукутла С. Сарма и Томас Дж. Овербай
- Трансформаторное машиностроение: проектирование, технология и диагностика В.К. Мехта и Рохит Мехта
